Kuivurivahti bildgalleri

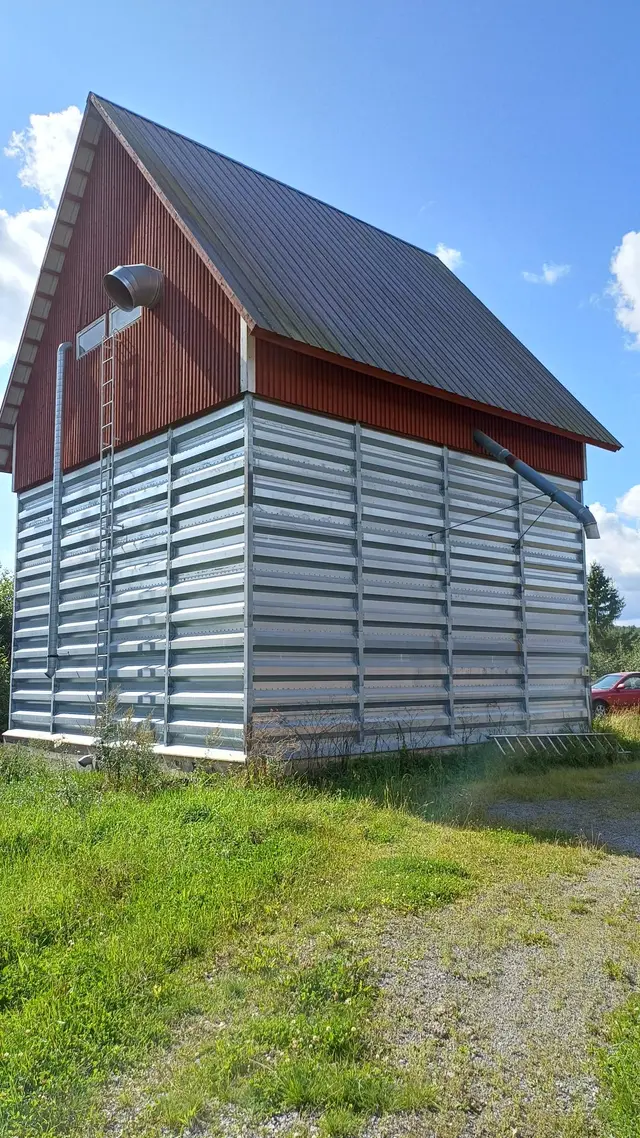

Torkens sidoprofil. Torken har varit i bruk i decennier och fick nu fjärrövervakning utan någon grundrenovering.

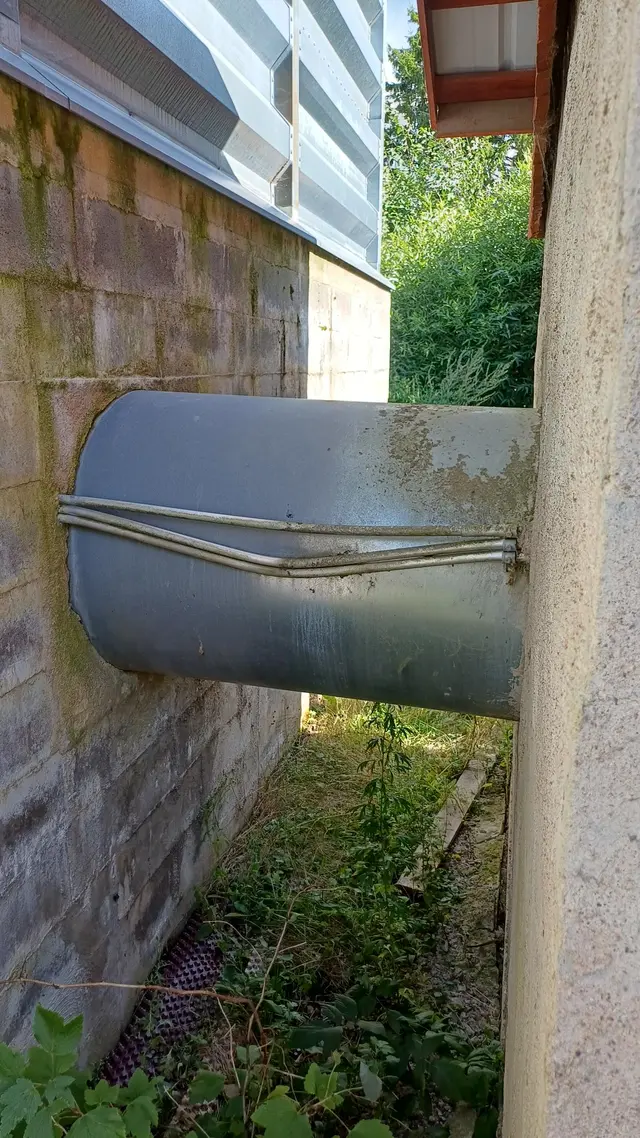

Den uppvärmda luften förs från pannrummet in i torken för att torka spannmålet.

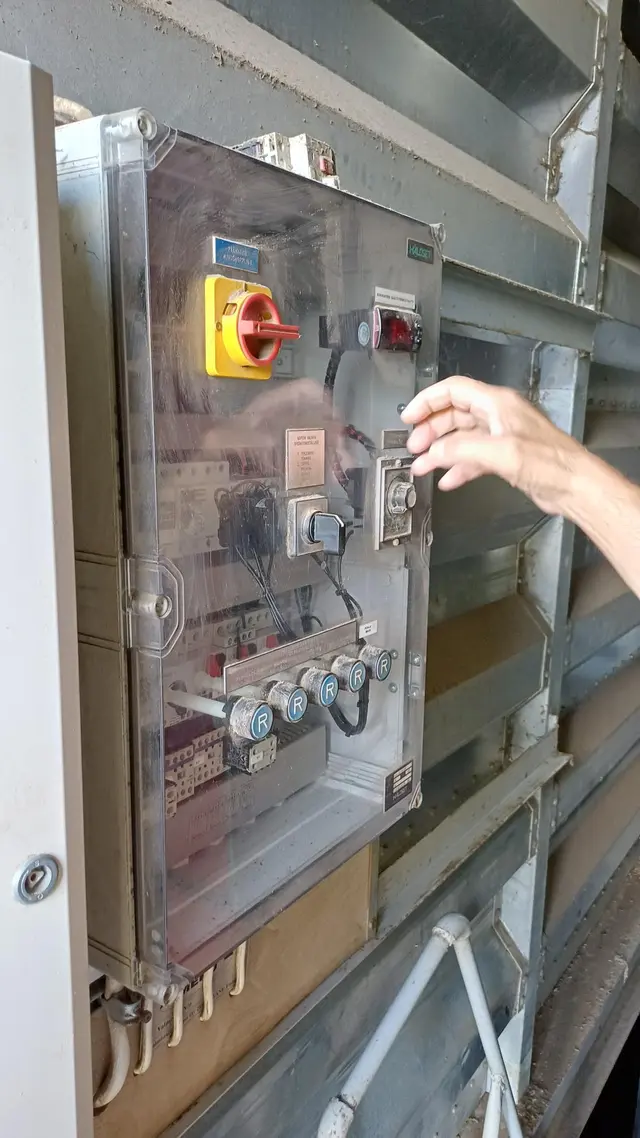

Torkens ursprungliga manöverpanel. Kuivurivahti ersätter den inte — systemet övervakar temperaturerna självständigt vid sidan av.

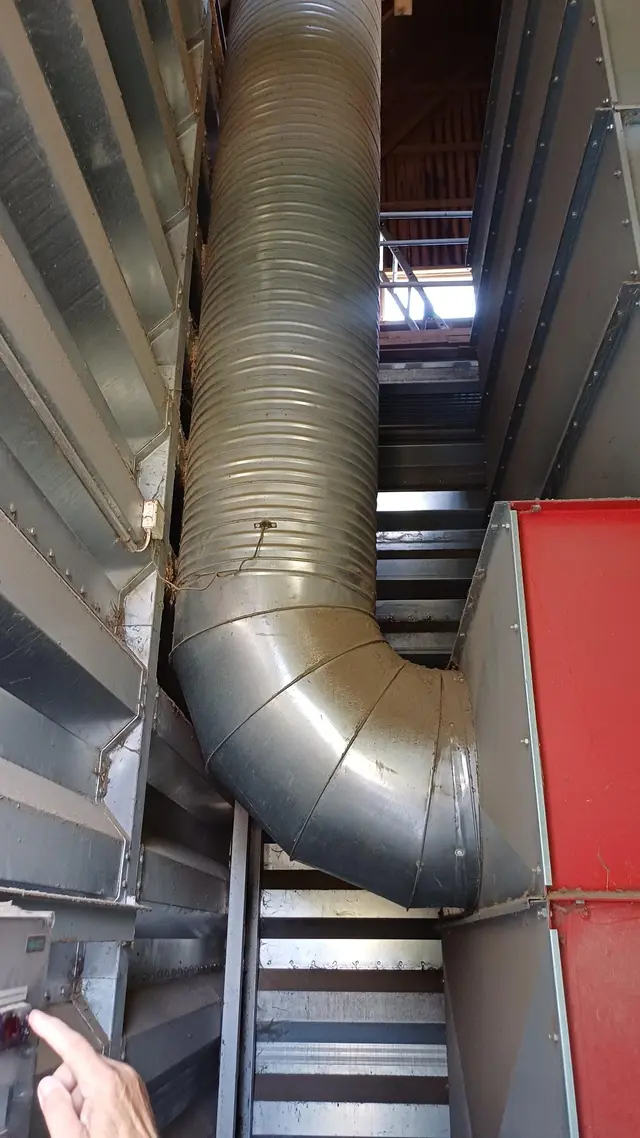

Frånluftsrörets nedre ände sedd inifrån torken. Den svarta punkten är torkens egen temperaturgivare — Kuivurivahtis givare hängs i samma luftström längre upp.

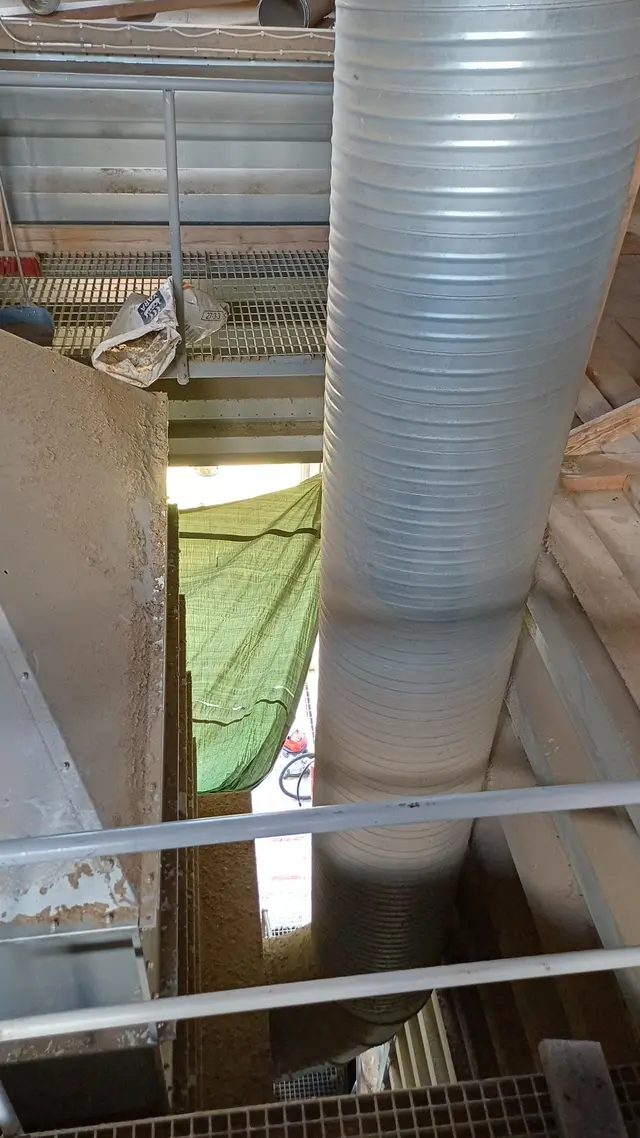

Frånluftsröret stiger från torken upp till övre våningen. Givarens monteringsplats väljs där luftströmmen är jämn.

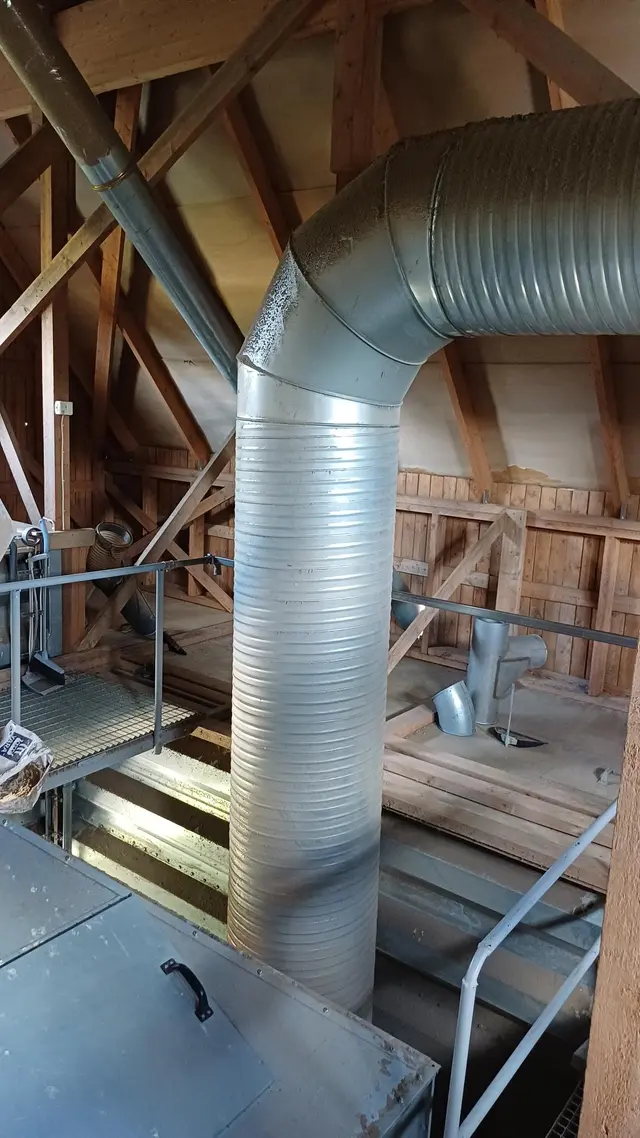

Frånluftsröret i övre våningen. Härifrån grenar röret av mot utblåset.

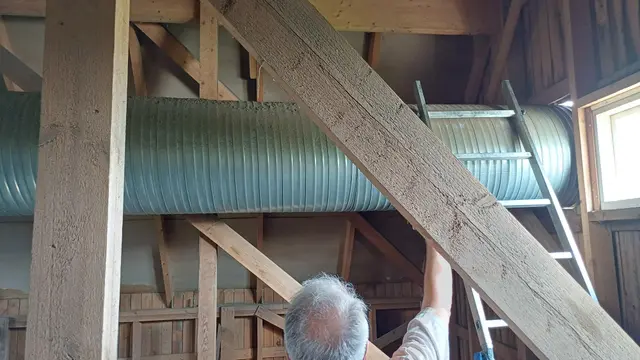

Frånluftsröret fortsätter ut ur byggnaden. Givarens monteringsplats är inne i byggnaden, före utblåset.

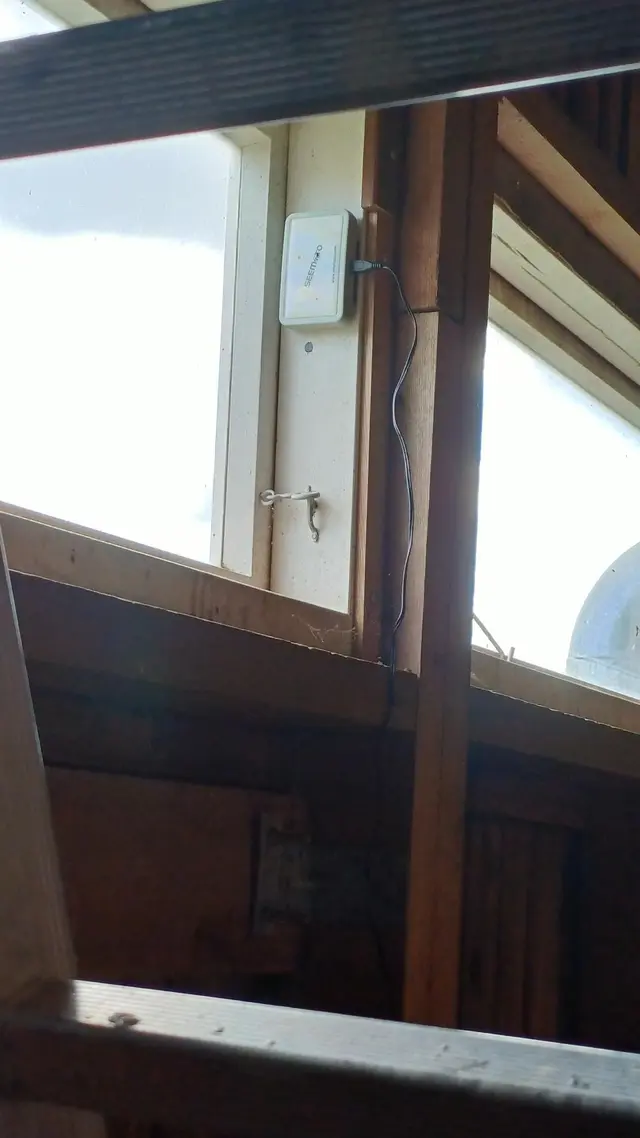

Basstationen monteras på torkens vägg. Den samlar in uppgifter från alla givare och skickar dem till molntjänsten.

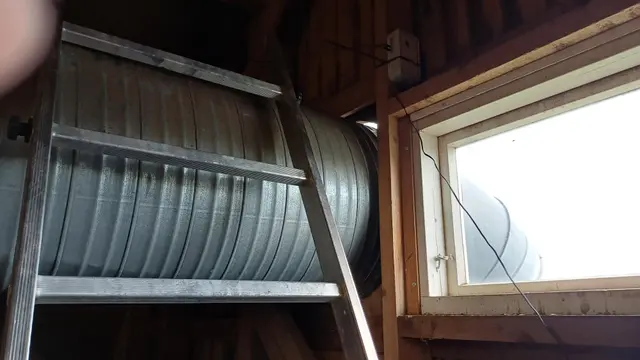

Givarens monteringsplats är i frånluftsrörets övre del, där temperaturen bäst beskriver hur torkningen framskrider.

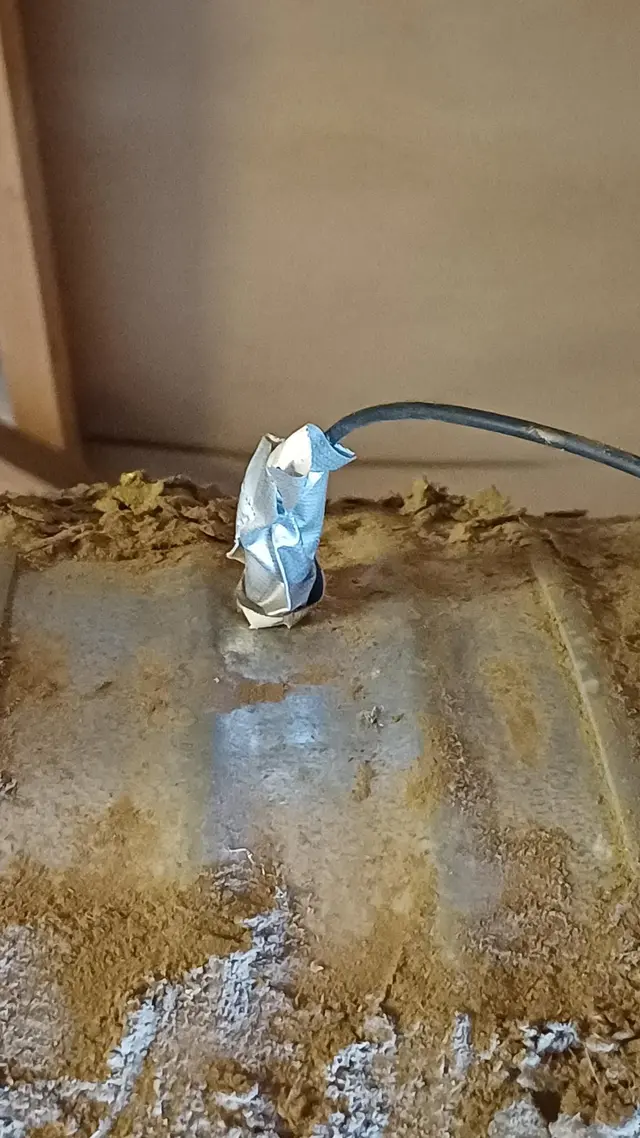

Givaren hängs inne i frånluftsröret. Den mäter temperaturen och fuktigheten i luften som lämnar torken.

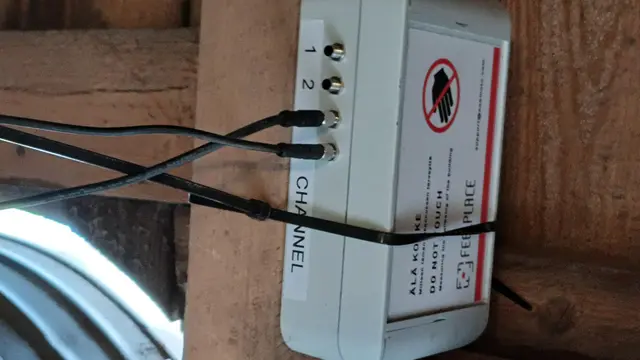

Givarsändaren monterades i den här torken cirka 1,5 m från basstationen. Givarkablarna är lätta att dra från monteringsplatsen till mätpunkten i frånluftsröret (ca 1 m avstånd) och genom väggen. Till mätpunkten för utomhusluft under takfoten monterades en 5 m förlängningskabel, varvid givarkabeln blir ca 6,5 m lång.

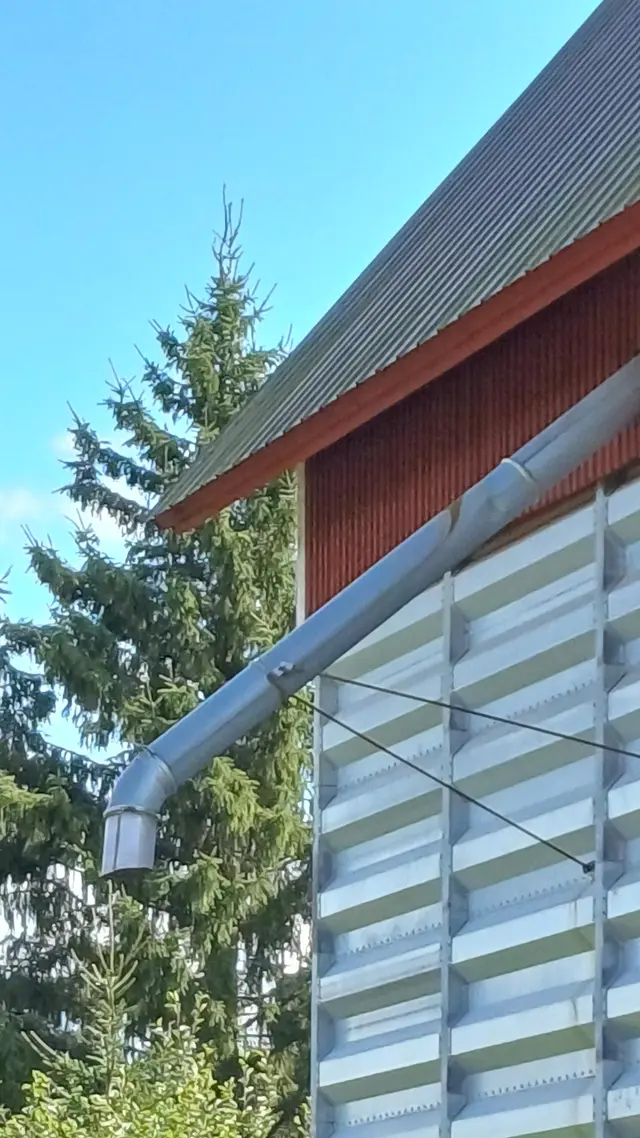

Utomhusluftsgivaren behöver skydd mot sol och regn. Under takfoten, på en skuggig plats, är ett bra ställe.

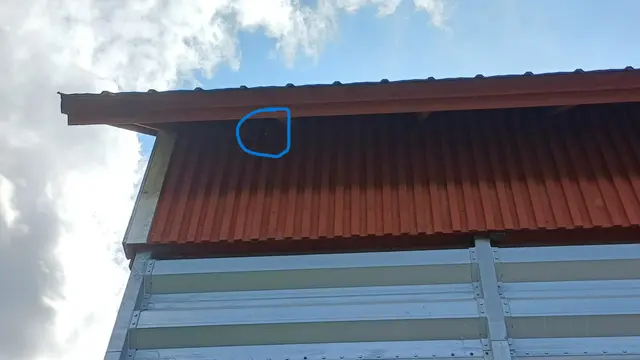

Utomhusluftsgivaren monterad under takfoten.
